Và hôm nay, Happy chia sẽ với các bạn về những loại valve còn lại.
Bạn còn nhớ Gate Valve, Globe Valve, Ball Valve?? Nếu không nhớ hãy click ngay vào các link dưới để đọc các bài mà Happy đã chia sẽ trước đó nhé.
Nào, Let’s go!
1. Check valve
- Check valve là loại valve cho phép lưu chất chỉ chảy theo một chiều nhất định và ngăn cản dòng chảy theo hướng ngược lại. Check valve được sử dụng rất phổ biến không chỉ trong ngành công nghiệp dầu và khí mà còn được sử dụng rộng rãi trong cuộc sống.
- Ký hiệu Check valve trong bản vẽ P&ID
- Nguyên lý hoạt động:
Khi không có lưu chất, cửa valve sẽ ở ở vị trí đóng dưới tác dụng trong lực của nó hoặc lực kéo của lò xo. Khi có lưu chất, dưới tác dụng động năng của dòng chảy, cửa valve sẽ mở, hệ thống hoạt động bình thường. Khi có sự cố hay dừng vận hành, cửa valve sẽ tự đóng lại, từ đó lưu chất không thể chảy theo chiều ngược lại. Để hiểu rõ hơn, hãy cùng Happy xem clip sau nhé.
Video: Nguyên lý hoạt động của Check valve (Nguồn: Internet)
- Các loại check valve
* Swing check valve
- Từ swing đã nói lên tất cả, cửa valve như một cái xích đu, có thể di chuyển tự do theo 1 hướng.
- Để valve mở hoàn toàn yêu cầu dòng chảy có tốc độ cao và chênh lệch áp suất lớn.
- Swing check valve thường được sử dụng cho các ống có đường kính lớn, các ống nằm ngang, ống thẳng đứng (chiều dòng chảy dưới lên). Các bạn có thể dễ dàng bắt gặp swing check valve ở hệ thống Pig Launcher.
* Dual Plate Check valve
Gồm hai đĩa hình bán nguyệt gắn vào một bản lề trung tâm nằm ở thân valve thông qua hệ thống lò xo
Dual Plate Check valve nhỏ gọn và có nhiều ứng dụng. Tuy nhiên không sử dụng khi chênh lệch áp suất lớn cũng như thường xuyên ON/OFF
Các loại Dual Plate Check Valve:
+ Dual Plate Wafer Check Valve: sử dụng ở những không gian đặc biệt
+ Dual Plate Lug Check Valve: Sử dụng cho ống nhỏ hơn 10”
+ Dual Plate Flange Check Valve: Sử dụng cho ống 10” trở lên
* Piston Lift Check Valve
Hoạt động dựa trên sự co dãn của lò xo, khi áp lực tác động lên piston đủ lớn thì valve sẽ mở để lưu chất chảy qua và ngược lại
Valve đóng nhanh, dễ dàng lắp đặt và bảo trì
Được sử dụng trong các đường ống nằm ngang có kích thước nhỏ

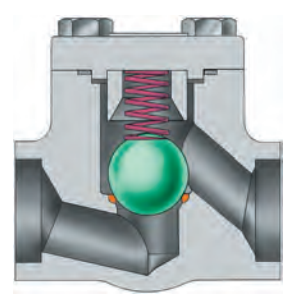

* Ball Lift Check Valve
Ball Lift Check Valve hoạt động tương tự như Piston Lift Check Valve, nhưng dùng một quả cầu để điều khiển dòng chảy
Diện tích bề mặt tiếp xúc giữa ball và dòng chảy ít nên phù hợp với các lưu chất nhiệt độ cao và có độ nhớt cao
* Nozzle Check Valve
- Được sử dụng để ngăn dòng chảy ngược tại các máy nén, bơm
- Phản ứng nhạy với sự thay đổi áp suất và vận tốc dòng chảy
- Không sử dụng khi tốc độ dòng chảy thấp
- Khả năng bị rò rĩ ít hơn so với các valve khác
2. Plug Valve
- Khả năng đóng mở nhanh hơn so với Gate Valve
- Sử dụng làm on-off cho các dòng lưu chất công nghệ và dòng lưu chất phụ trợ
- Không được sử dụng để điều tiết vì khi đó xảy ra mài mòn không đồng đều của cửa valve
Ký hiệu Plug Valve trong bản vẽ P&ID
Nguyên lý hoạt động: Hãy cùng Happy theo dõi video sau để hiểu rõ nguyên lý hoạt động của Plug Valve nhé
Video: Nguyên lý hoạt động của Plug Valve (Nguồn: Internet)
3. Butterfly Valve
- Butterfly Valve hay còn gọi là Valve bướm được sử dụng để isolation hoặc điều khiển bằng tay. Thường sử dụng ở inlet và outlet của dòng nước làm mát trong hệ thống trao đổi nhiệt.
- Thiết kế nhỏ gọn, thời gian đóng mở nhanh
- Giá thành rẻ hơn so với các loại valve khác
- Khi hoạt động cửa valve luôn nằm trong lòng lưu chất nên sự mài mòn và ăn mòn lớn, khiến tuổi thọ của valve giảm.
Ký hiệu Butterfly trong P&ID
Nguyên lý hoạt động: Để hiểu rõ hơn về nguyên lý hoạt động của Butterfly Valve, các bạn cùng Happy xem video dưới đây nhé:
Video: Nguyên lý hoạt động của Butterfly valve (Nguồn: Internet)
4. Single block and bleed - Double block and bleed
- Single block and bleed Valve (SBB) được sử dụng để cô lập hệ thống khi thực hiện các hoạt động bảo trì, thường sử dụng cho các dòng lưu chất không phải là dòng process, hệ thống áp suất thấp, các dòng không độc hại.
- Double block and bleed Valve (DBB) sử dụng tại các hệ thống áp suất cao, các dòng lưu chất độc hại. Valve DBB làm công việc của 3 valve riêng biệt gồm 2 valve block và 1 valve bleed nhưng lại chiếm ít không gian hơn, khối lượng nhẹ hơn do đó hiệu quả hơn.
- Block valve and bleed valve thường sử dụng ball valve.
-Ký hiệu Single Block and bleed valve và Double block and bleed valve trong bản vẽ P&ID
- Nguyên lý hoạt động: Các bạn cùng Happy xem video bên dưới nhé.
Video: Nguyên lý hoạt động của Double Block and Bleed Valve
Như vậy Happy đã cùng các bạn tìm hiểu hầu hết các loại valve được sử dụng trong công nghiệp, đặc biệt là sử dụng trong ngành công nghiệp dầu và khí. Hy vọng từ những chia sẽ của Happy các bạn sẽ tiếp tục tìm hiểu và có những kiến thức thật bổ ích về thế giới của valve.
